МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ 1 июля 2000 г. N ЦП-774 Утверждаю: Заместитель Министра путей сообщения Российской Федерации ИНСТРУКЦИЯ по текущему содержанию железнодорожного пути В ред. Указаний МПС России от N С-950у, от N С-264) 1. ОБЩИЕ ПОЛОЖЕНИЯ 1.1.

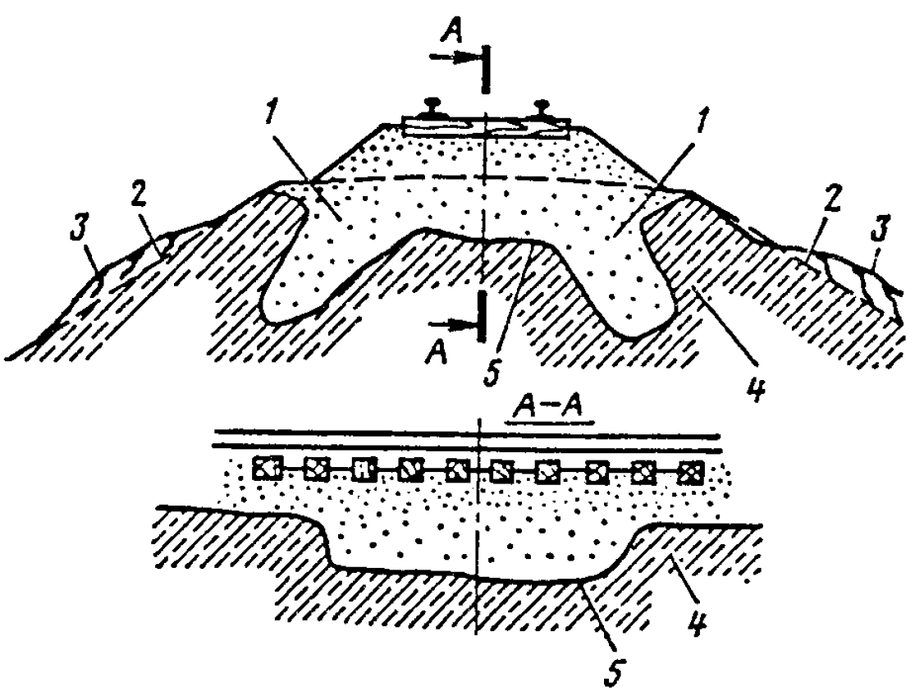

Железнодорожный путь представляет собой комплекс инженерных сооружений и устройств, расположенных в полосе отвода и предназначенных для осуществления движения поездов. Железнодорожный путь (далее - путь) состоит из верхнего строения (рельсы, стрелочные переводы, подрельсовое основание со скреплениями и призма) и нижнего строения (земляное полотно, водоотводные и искусственные сооружения). Для пропуска через железнодорожные пути автотранспортных средств устраиваются переезды и путепроводы соответственно в одном или разных уровнях, а для прохода пешеходов - пешеходные мосты и дорожки (тротуары), пешеходные тоннели. Для соблюдения и других подвижных единиц требуемых скоростей движения, в том числе на участках производства путевых работ и в местах образовавшихся неисправностей пути, путь оборудуется электрическими рельсовыми цепями, связанными с работой сигнальных устройств, сигналами, сигнальными и путевыми знаками, устройствами путевого заграждения. В задачу текущего содержания пути входят систематический надзор за комплексом сооружений пути и путевых устройств и содержание их в состоянии, гарантирующем безопасное и бесперебойное движение поездов с максимальными допускаемыми (установленными приказом начальника железной дороги) скоростями.

Сроки проведения текущих осмотров и составучастников осмотра увязываются со сроками проверок пути согласно Инструкции потекущему содержанию железнодорожного пути, руководствуясь приложением1. К текущему осмотру относятся также наблюденияза работой дренажных сооружений и обеспечение пропуска ливневых и паводковыхвод.

Текущее содержание пути осуществляется круглогодично и на всем протяжении пути, включая участки, находящиеся в ремонте. Оно включает в себя изучение причин появления неисправностей и по их устранению и предупреждению. Все сооружения и устройства 1) на перегонах и станциях 2) должны содержаться в соответствии с нормами и допусками, установленными Правилами технической эксплуатации железных дорог Российской Федерации (далее - ПТЭ), настоящей Инструкцией и другими нормативными документами, связанными с текущим содержанием пути. 1) - здесь и далее, если специально не оговорено, имеются ввиду сооружения и устройства пути; 2) - здесь и далее, если специально не оговорено, имеются ввиду железнодорожные станции. Основным структурным подразделением путевого хозяйства, осуществляющим текущее содержание пути, является дистанция пути.

Протяженность дистанции пути и ее структурное деление устанавливаются МПС России в зависимости от эксплуатационных условий. Дистанции пути должны иметь контингент монтеров пути в соответствии с нормами расхода рабочей силы на текущее содержание пути, установленными МПС России, и утвержденным структурным делением дистанции, а также необходимое техническое оснащение, оборудование и инструменты.

Организация работ по содержанию пути, сооружений и устройств, обеспечивающих его функционирование, а также работ по содержанию рельсовых цепей, возложенных на дистанцию пути, и руководство ими возлагается на начальников дистанций пути, их заместителей, старших дорожных мастеров, начальников участков, дорожных и мостовых (тоннельных) мастеров, бригадиров пути и бригадиров по искусственным сооружениям. На них же, а также на работников рельсовой дефектоскопии, путеобследовательских и мостоиспытательных станций, обходчиков и дежурных по переездам, возлагается контроль за состоянием пути, сооружений и устройств, обеспечивающих его функционирование.

Указанными работниками должны периодически проверяться вверенные им участки пути, обеспечиваться высокое качество текущего содержания пути, сооружений и устройств, создаваться необходимые условия для бесперебойного и безопасного движения поездов с установленными скоростями, а также для продления срока службы элементов пути. С целью большей оперативности при принятии неотложных мер по обеспечению безопасности движения поездов начальник дистанции пути, его заместитель, начальники участков и дорожные мастера должны обеспечиваться средствами мобильной связи. Непосредственное выполнение работ по текущему содержанию пути возлагается на путевые бригады, бригады по содержанию искусственных сооружений и земляного полотна, дежурных по переездам. Текущее содержание пути должно осуществляться при наиболее рациональном сочетании двух основных условий: обеспечения безопасности движения поездов с установленными скоростями и ресурсосбережения. Рациональность такого сочетания достигается на основе деления путей на классы.

Классность путей устанавливается в зависимости от грузонапряженности, допускаемых скоростей движения поездов и других факторов, оказывающих влияние на работу пути и его элементов. Конструкция вновь укладываемых элементов пути, стрелочных переводов и настилов переездов должна соответствовать утвержденным МПС России техническим условиям.

Нам По Пути Буинск Казань

В настоящей Инструкции изложены основные технические условия, нормы, требования и правила устройства и содержания пути, сооружений и устройств, обеспечивающих его функционирование при допускаемых в соответствии с ПТЭ скоростях движения: до 140 км/ч - для пассажирских поездов; 120 км/ч - для рефрижераторных; 90 км/ч - для грузовых. Технические условия, нормы и правила для скоростных линий устанавливаются специальной инструкцией МПС России. В настоящей Инструкции вводятся следующие понятия в части геометрии рельсовой колеи: 'нормативы устройства рельсовой колеи' - по каждому из контролируемых параметров, установленные ПТЭ или утвержденной МПС нормативной документацией, и допускаемые отклонения от них (не требующие устранения); 'допуски на содержание рельсовой колеи' - устанавливаемые МПС России допускаемые отступления расположения рельсовых нитей от номинальных значений, в зависимости от установленных скоростей движения поездов, требующие устранения в очередности, которая устанавливается в зависимости от степени отступления. НОРМАТИВЫ УСТРОЙСТВА И СОДЕРЖАНИЯ РЕЛЬСОВОЙ КОЛЕИ В ПРОФИЛЕ, ПЛАНЕ, ПО УРОВНЮ И ШИРИНЕ 2.1. Нормативы устройства рельсовой колеи 2.1.1.

Путь в профиле и плане должен соответствовать утвержденной МПС России и требованиям настоящей Инструкции. Круговые кривые радиусом 4000 м и менее должны сопрягаться с прямыми участками переходными кривыми, кроме кривых на стрелочных переводах и случаев, когда по условиям плана линии осуществить это не представляется возможным (закрестовинные и смежные с прямой вставкой кривые недостаточной длины). В кривых участках пути наружная рельсовая нить устраивается и содержится выше внутренней. Величина возвышения (h, мм) определяется по формуле: 12,5 (V прив. V прив) h = -, (2.1.) R где V прив - приведенная скорость поездопотока, км/ч; R - радиус кривой, м. Приведенная скорость поездопотока определяется по формуле: сумма ni.

Qi. (Vi ср.

Vi ср) Уприв = корень, (2.2.) сумма ni. Qi где: Qi - масса поезда данного (i-го) вида (пассажирского, грузового груженого и порожнего, пригородного), т брутто; ni - суточное количество поездов i-го вида; Vi ср - средняя скорость движения поездов i-го вида на рассматриваемой кривой, определяемая по локомотивным скоростемерным лентам выборочно в различные периоды года (весной, летом, осенью, зимой - по 5-6 лент), км/ч.

Закрестовинные кривые на путях следования пассажирских и грузовых поездов со скоростью более 25 км/ч должны иметь возвышения наружного рельса. Отвод возвышения должен начинаться за последним переводным брусом, но не ближе 2 м от заднего стыка крестовины.

При возможности устройства отвода возвышения с допускаемым уклоном по табл. 2.1 делается полное возвышение. Если такой отвод неосуществим, то величина возвышения наружного рельса устанавливается начальником службы пути. Постановка закрестовинных кривых в плане должна производиться по ординатам. Отводы возвышения наружного рельса кривой и кривизны при переходе от прямых к кривым, и наоборот, устраиваются на протяжении переходных кривых.

Конец и начало отвода возвышения наружного рельса кривой и кривизны должны совпадать с точками НПК (начало переходной кривой) и КПК (конец переходной кривой). В стесненных условиях допускается устройство отводов возвышения без переходных кривых: либо на протяжении прямой, либо по 50% - на прямой и кривой (без соблюдения условия совпадения отводов возвышения и кривизны). При этом должны соблюдаться требования непревышения величины непогашенного ускорения 0,7 м/кв. С и скорости его изменения 0,6 м/куб.

Длина переходной кривой определяется в зависимости от расчетной величины возвышения наружного рельса и от количества смежных главных путей. На однопутных линиях и для наружного пути двухпутных линий длина переходной кривой (Lн) определяется по формуле Lн = h/i, (2.4) где h - расчетное возвышение наружного рельса в круговой кривой, мм; i - расчетный уклон отвода возвышения.

Для внутреннего пути двухпутной линии длина переходной кривой (Lв) определяется по формуле Lв = корень 24 Rd + (Lн. Lн), (2.5) где d - уширение междупутья в кривой, м; R - радиус кривой, м. Необходимые уширения междупутья на двух - и более путных участках определяются в соответствии с инструкцией по применению габаритов приближения строений. В соответствии с этим определяются длины переходных кривых. Длина переходной кривой не должна быть меньше 20 м. Уклоны отводов возвышения наружного рельса в кривых, измеряемые по наклону средней линии на отводе уровня (рис.2.1а), должны быть одинаковыми по всей длине переходной кривой, если она не превышает 60 м.

При большей длине переходной кривой допускается иметь разные уклоны отводов на отрезках переходной кривой длиной не менее 30 м (рис.2.16). При этом в обоих случаях наибольший уклон отвода не должен превышать величин, приведенных в табл.2.1.

Между переходными кривыми смежных круговых кривых должны быть прямые вставки длиной не менее 50 м; в стесненных условиях допускается прямая вставка меньшей длины, но не менее: при кривых одного направления - 25 м; при разносторонних кривых - 15 м. На близко расположенных кривых одного направления без переходных кривых отводы возвышения устраиваются только в том случае, если на протяжении прямой вставки, расположенной между концами кривых, укладываются длины обоих отводов и между их концами остается прямой участок длиной не менее 25 м (рис.2.2.). В случае недостаточной длины прямой вставки для соблюдения этого условия отвод делается более крутой, но не круче, чем допускаемый по табл. Если же и в этом случае длина прямого участка оказывается менее 25 м, то возвышение делается на всем протяжении прямой между. При этом возвышение устанавливается равным возвышению на кривых и делается переходным на длине прямой вставки при разных радиусах кривых (рис.

В таких случаях величина возвышения должна быть не более 115 мм (по условию непревышения непогашенного ускорения 0,7 м/кв. При отсутствии прямой вставки на двухрадиусной кривой одного направления отводы возвышения наружного рельса и уширения колеи делаются в переходной кривой или в пределах кривой большего радиуса (рис. Переходные кривые можно не устраивать между примыкающими одна к другой круговыми кривыми одного направления, если разность их кривизны не превышает 1/4000. При разносторонних кривых без переходных кривых отвод возвышения делается на прямой вставке между ними. При этом между концами отводов возвышений наружных нитей кривых должен быть прямой участок длиной не менее 25 м при возможности устройства отводов возвышения с уклоном не более 0,001.

При несоблюдении этого условия допускается увеличить уклон до 0,003 при сохранении длины прямой вставки 25 м, снизив скорость в соответствии с табл. 2.1; при невозможности выполнения и этого условия допускается уменьшение прямого участка без возвышения до длины 15 м с устройством отводов уклоном 0,003, причем в начале круговой кривой возвышение должно составлять не менее половины величины полного возвышения (рис. Во всех случаях, когда между кривыми одного или разных направлений прямая вставка недостаточна, порядок устройства отводов возвышения наружного рельса и уширения колеи устанавливается начальником службы пути.

Скорости движения по сопрягаемым кривым, у которых длина прямой вставки без возвышения 25 м и менее, определяются по методике, изложенной в приказе МПС России от 14.07.94 г. N 2ЦЗ 'О нормах допускаемых скоростей движения по железнодорожным путям колеи 1мм'. Радиусы закрестовинных кривых должны быть не менее: 300 м на главных, приемо-отправочных и сортировочных путях; 200 м на остальных станционных путях, но во всех случаях не менее радиусов переводных кривых. На кривых участках пути 1 и и 1-3 категории на концах тангенсов (в середине переходной кривой) должны устанавливаться постоянные знаки (реперы) с надписями НКК - начало круговой кривой, ККК - конец круговой кривой.

Допускается установка таких знаков на опорах контактной сети, искусственных и других постоянных сооружениях с указанием расстояния до НКК и ККК. Начало и конец каждой переходной кривой отмечаются на шейке рельса вертикальной полосой белой несмываемой краской и надписями НПК начало переходной кривой, КПК - конец переходной кривой. Начало и конец закрестовинных кривых, а также их координаты на главных и приемо-отправочных путях отмечаются на шейке рельса с внутренней стороны наружной нити вертикальной полосой и соответствующими цифрами несмываемой белой краской. Закрепление кривых в тоннелях постоянными знаками (реперами) производится в соответствии с инструкцией по содержанию искусственных сооружений. В соответствие с ПТЭ сооружения и устройства общей сети железных дорог и подъездных путей от станции примыкания до территории промышленных и транспортных предприятий должны удовлетворять требованиям габарита приближения строений С, установленного.

Сооружения и устройства, находящиеся на территории и между территориями заводов, фабрик, мастерских, депо, речных и морских портов, шахт, грузовых районов, баз, складов, карьеров, лесных и торфяных разработок, электростанций и других промышленных и транспортных предприятий должны, а также на территории между ними должны удовлетворять требованиям габарита приближения строений Сд, установленного государственным стандартом. Габариты С и Сд должны соблюдаться при проектировании, строительстве, реконструкции железных дорог, подъездных путей, сооружений и устройств на них, при электрификации и строительстве вторых путей, а также при эксплуатации сооружений и устройств, ранее приведенных к указанным габаритам. Запрещается нарушать габариты сооружений и устройств при проведении любых ремонтных, строительных и других работ. Расстояние между осями соседних путей (междупутье) на перегонах должно соответствовать ПТЭ и быть. Между первым и вторым путями на двухпутных участках, третьим и четвертым на четырехпутном участке - не менее 4100 мм; между вторым и третьим путями на трехпутных и четырехпутных участках - не менее 5000 мм. На станциях расстояние между осями смежных путей на прямых участках должно быть не менее 4800 мм, на второстепенных путях и путях грузовых районов - не менее 4500 мм. Расстояние между осями путей, предназначенных для непосредственной перегрузки грузов из вагона в вагон, может быть 3600 мм.

Если оба главных пути расположены с одной стороны от остальных путей станции, то с разрешения начальника железной дороги допускается расстояние между ними 4100 мм. В кривых участках расстояния между осями путей устанавливаются инструкцией по применению габаритов приближения строений. Переходы от нормальных междупутных расстояний на прямых участках пути к увеличенному на кривых при концентрическом расположении путей устраиваются в пределах переходных кривых, как правило, за счет применения на внутреннем пути переходных кривых увеличенной длины по сравнению с наружным путем.

В стесненных условиях, при коротких прямых вставках между смежными кривыми, разрешается иметь уширенное междупутье общее для всего участка по нормам для кривой с наименьшим радиусом. В соответствии с ПТЭ станции, разъезды и обгонные пункты, как правило, должны располагаться на горизонтальной площадке; в отдельных случаях допускается расположение их на уклонах, не круче 0,0015; а в трудных условиях - не круче 0,0025. В особо трудных условиях на разъездах и обгонных пунктах всех типов, а с разрешения МПС России и на промежуточных станциях продольного и полупродольного типов, на которых не предусматривается маневров и отцепки локомотива или вагонов от состава и разъединение поездов, допускаются уклоны более 0,0025 в пределах станционной площадки. Допускаются также в особо трудных условиях с разрешения МПС России уклоны более 0,0025 при удлинении приемо-отправочных путей на существующих станциях, при условии принятия мер против самопроизвольного ухода вагонов или составов (без локомотива), но не круче 0,010 в обоих случаях. Указания МПС России от N С-950у В необходимых случаях для предупреждения самопроизвольного выхода вагонов на другие пути и маршруты приема, отправления поездов должно предусматриваться соответственно устройство предохранительных тупиков, охранных стрелок, сбрасывающих башмаков, сбрасывающих остряков, сбрасывающих стрелок, а также применение стационарных устройств для закрепления вагонов.

Указания МПС России от N С-950у 2.1.14. На многопутных линиях головки рельсов всех путей, расположенных на общем земляном полотне, должны устраиваться на одном уровне. В процессе эксплуатации допускается разница в уровне головок рельсов всех путей на прямых участках не более 15 см. В пределах переездов, расположенных на прямых участках пути, разность в уровнях головок рельсов смежных путей не должна быть более: 40 мм - при междупутном расстоянии до 5000 мм; 50 мм - при междупутном расстоянии более 5000 мм. При расположении переездов на кривых участках пути настил переезда устраивается с уклоном, обусловленным возвышением наружного рельса над внутренним. План и профиль главных и станционных путей, а также подъездных путей, принадлежащих железной дороге, должны подвергаться периодической инструментальной проверке.

Продольные профили сортировочных горок, подгорочных и профилированных вытяжных путей на сортировочных, участковых и грузовых станциях проверяются не реже одного раза в три года; на остальном протяжении станционных путей всех станций профиль проверяется не реже одного раза в 10 лет. Продольный профиль главных путей на станциях и перегонах проверяется в период проведения капитального и среднего ремонтов пути. По результатам проверок устанавливаются конкретные сроки производства работ по выправке профилей. Указания МПС России от N С-950у Организация работ по инструментальной проверке плана и профиля путей, изготовлению соответствующей технической документации, а также составлению масштабных и схематических планов станций, возлагается на службы пути железных дорог с привлечением для выполнения этих работ проектных институтов, проектно-изыскательских и проектно-сметных групп и выполнением этих работ в соответствии с программой, утверждаемой начальником железной дороги. Дистанции пути должны иметь: чертежи и описания всех имеющихся на дистанциях сооружений и устройств путевого хозяйства, а также соответствующие стандарты и нормы; масштабные и схематические планы станций, продольные профили всех главных и станционных путей, сортировочных горок, а также железнодорожных подъездных путей, где обращаются локомотивы железной дороги. Участки, на которых производится реконструкция пути и другие работы, вызывающие изменение плана и профиля пути, проверяются исполнителями работ после их окончания с представлением в дистанцию пути, а на станциях, начальнику станции, соответствующей документации. В соответствии с ПТЭ при возведении на территории станции новых объектов, расширении или переносе существующих любая организация, выполняющая такие работы, передает начальнику дистанции пути и начальнику станции исполнительную документацию, определяющую привязку объекта к существующему развитию станции, в установленном порядке.

Указания МПС России от N С-950у 2.1.17. Путь в плане должен соответствовать проектному положению. Положение пути в плане нормируется и оценивается, в зависимости от установленных скоростей движения поездов, по разности смежных стрел изгиба рельсовых нитей, измеряемых от середины хорды длиной 20 м. Допуски на устройство (разность смежных стрел от хорды 20 м) при текущем содержании пути в плане в прямых и кривых, а в переходных кривых - от равномерного роста стрел, не должны превышать: при скоростях 81-140/71-90 км/ч - 10 мм; 61-80/61-70 км/ч - 15 мм; 41-60 км/ч - 20 мм; 16-40 км/ч - 25 мм; 15 км/ч - 30 мм. (здесь и далее: в числителе - скорость пассажирских, в знаменателе - грузовых поездов). Расчетная стрела изгиба круговой кривой определяется по формуле: f = а.

Инструкция По Текущему Содержанию Железнодорожного Пути

а / 8R, м, (2.6) где: а - длина хорды (20 м); R - радиус кривой, м. Номинальная ширина рельсовой колеи на прямых и кривых участках, измеряемая на уровне 13 мм от поверхности катания колеса по рельсу, приведена в табл. Перечень прямых участков, где разрешается содержание одной нити на 6 мм выше другой, устанавливается приказом начальника дистанции пути с указанием километров, пикетов и повышенной нити.

При этом номинальный уклон отвода по уровню от нормы 6 мм к нулевому положению не должен превышать 1 тысячной. Допуски на содержание рельсовой колеи 2.2.1. Управление инвестиционными проектами магистральной железнодорожной сети или автореферат диссертации на соискание ученой степени кандидата экономических наук Казахской академии транспорта и коммуникаций им. Тынышпаева. введение, основная часть. продолжение основной части: МЖС в структуре АО «НК «КТЖ», система проектного управления инвестициями в МЖС, таблица перечня инвестиционных проектов АО «НК «КТЖ», приоритетные направления потенциала проектного инвестирования на МЖС. продолжение основной части: таблица стоимости изделий, изготовленных из местных материалов, заключение, список опубликованных работ по теме диссертации, перевод на другие языки.
